Верхний якорный кронштейн (якорное крепление)
Автомобиль Mazda EZ-60 оборудован верхними якорными кронштейнами (креплениями типа "top-tether") для фиксации детских удерживающих систем. Местоположение каждого кронштейна указано на иллюстрации.
Для установки ДУС снимите подголовник. Строго следуйте инструкции, прилагаемой к детской удерживающей системе.

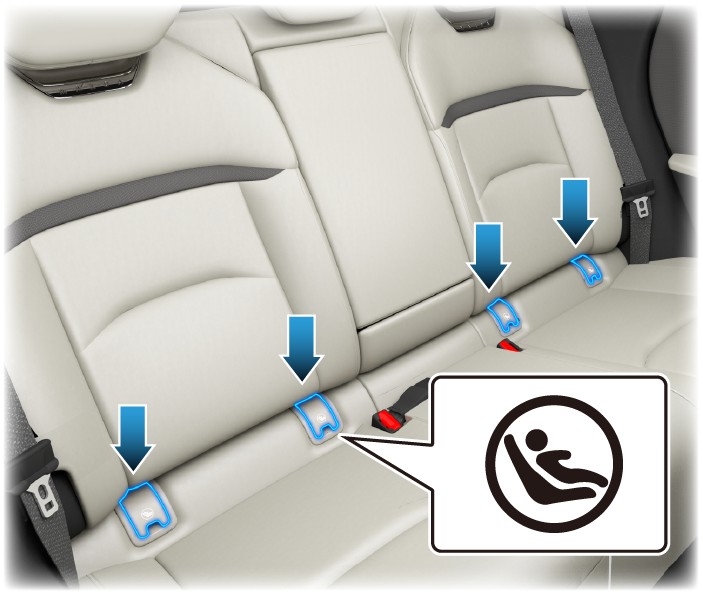

Расположение меток ISOFIX
Метки, указывающие на расположение скоб крепления ISOFIX, находятся на задних боковых сиденьях в зазоре между спинкой и подушкой сиденья.

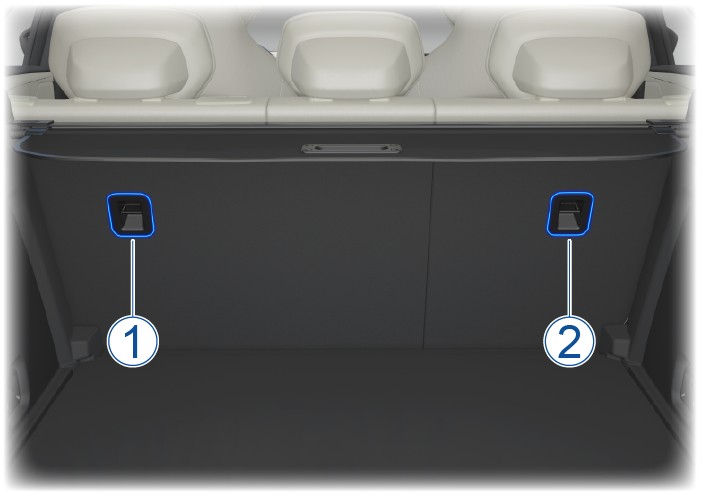

Расположение верхних якорных кронштейнов
При установке детской удерживающей системы, оснащенной верхним якорным ремнем (ремнем-фиксатором), используйте указанные места расположения якорных кронштейнов.
① Правый боковой кронштейн
② Левый боковой кронштейн
Меры предосторожности:
- Фиксируйте якорный ремень ТОЛЬКО за предназначенный для него кронштейн:
- Крепление ремня к непредназначенному для этого элементу крайне опасно.
- При столкновении ремень может соскользнуть, что приведет к ослаблению или смещению детского кресла.
- Это может стать причиной серьезной травмы или гибели ребенка.
2. Обязательно СНИМАЙТЕ подголовник перед установкой детского кресла:
- Установка детского кресла при неснятом подголовнике опасна.
- Кресло не будет надежно зафиксировано.
- Это может привести к травме или смерти ребенка в результате аварии.

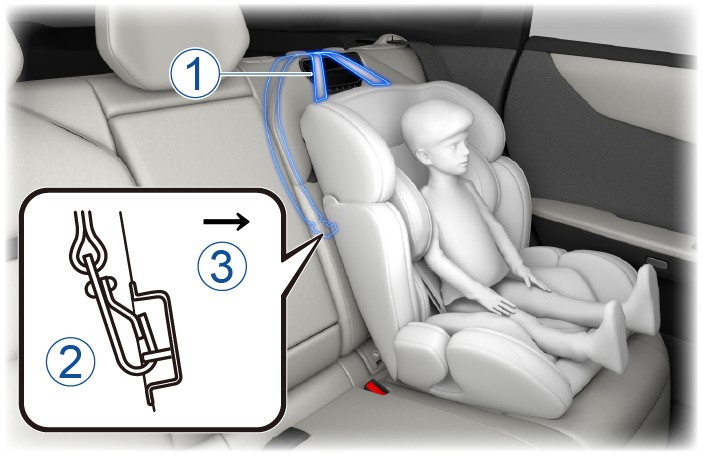

① Верхний якорный ремень (ремень-фиксатор)
② Верхний якорный кронштейн
③ Направление движения (вперед)
Важные инструкции по установке
- После снятия детского кресла ВСЕГДА устанавливайте подголовник на место:
- Управление автомобилем без подголовников опасно. При торможении или ударе голова пассажира может резко отклониться назад, что приведет к серьезной травме шеи или смерти.
Использование штатного ремня безопасности
- При установке детского кресла с помощью ремня безопасности следуйте инструкции производителя кресла.
- Снимите подголовник (за исключением случаев установки бустера - для него подголовник необходимо установить).
Использование креплений ISOFIX
2. Строго следуйте инструкции производителя кресла:
- Неправильно закрепленное кресло смертельно опасно. При аварии оно может сместиться, причинив тяжелые травмы ребенку и пассажирам.
3. Убедитесь, что кресло надежно зафиксировано:
- Проверьте, нет ли люфта. Ненадежно закрепленное кресло в аварии становится опасным.
- Когда кресло не используется, снимите его или надежно зафиксируйте на креплениях ISOFIX.
4. Убедитесь, что вокруг креплений ISOFIX нет ремней или посторонних предметов:
- Ремни безопасности или другие предметы могут помешать плотной установке кресла на крепления ISOFIX.
- Это приведет к неправильной установке и смертельной опасности для ребенка при аварии.
Порядок установки ISOFIX кресла:
- Отрегулируйте передние сиденья, чтобы обеспечить достаточно места для кресла.
- Убедитесь, что спинка заднего сиденья находится в вертикальном положении и надежно зафиксирована.

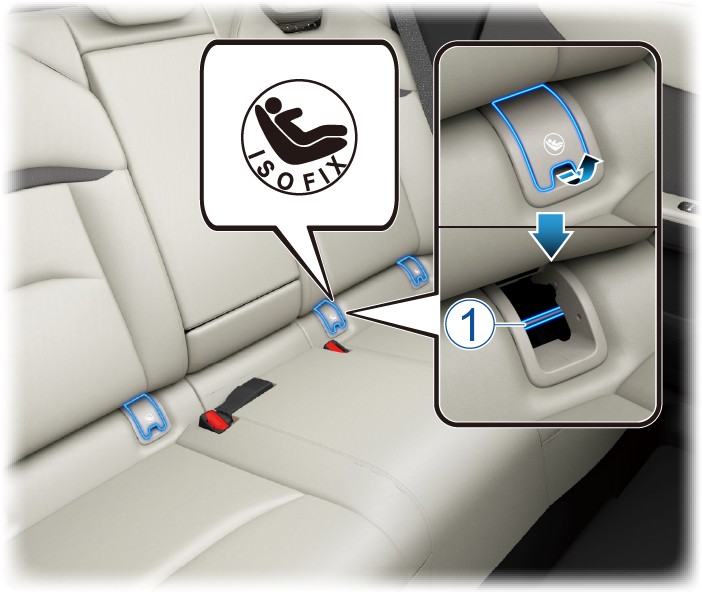

- Снимите декоративные заглушки с креплений ISOFIX, чтобы получить к ним доступ.
① Крепления ISOFIX
Инструкция по использованию креплений ISOFIX
- Местоположение: Метки на декоративных крышках указывают на расположение креплений ISOFIX для установки детского кресла.
- Снятие крышек: Снимите крышки и сохраните их, чтобы не потерять.
- Подголовник:
- Снимите подголовник перед установкой детского кресла (кроме бустера).
- При установке бустера обязательно установите подголовник автомобильного сиденья.
4. Крепление кресла: Фиксируйте детское кресло с помощью креплений ISOFIX, строго следуя инструкции производителя кресла.
5. Верхний якорный ремень (при наличии):
- Если кресло оборудовано верхним якорным ремнем, его правильное натяжение критически важно для безопасности ребенка.
- Следуйте инструкции производителя по его креплению.
6. Запрещено крепить более одного детского кресла к одной точке крепления ISOFIX. Это смертельно опасно.
7. Проверка перед установкой: Перед установкой кресла убедитесь, что в зоне креплений ISOFIX нет посторонних предметов.
8. Назначение креплений: Крепления ISOFIX предназначены только для установки соответствующих детских кресел. Не используйте их для крепления других предметов или оборудования.
