Зарядка Mazda EZ-60: методы, время и функция питания V2L

Зарядка

Высоковольтная батарея поддерживает два способа зарядки: медленная (AC) и быстрая (DC).

Рекомендуется отдавать предпочтение медленной зарядке в качестве основного способа, так как это способствует поддержанию батареи и продлению ее срока службы.

Фактическое время зарядки зависит от различных условий, таких как тип зарядного устройства, состояние и температура батареи, режим зарядки и температура окружающей среды. В холодную погоду температура батареи и окружающей среды могут значительно увеличить время зарядки.

Меры предосторожности при использовании зарядного кабеля (пистолета):

Не используйте чрезмерно длинный кабель (рекомендуется не более 10 метров).
Слишком длинный кабель может привести к невозможности зарядить автомобиль Mazda EZ-60.

Медленная зарядка (AC)

Медленная зарядка включает два типа:

Зарядка от общедоступной AC-станции: Использование специального оборудования для медленной зарядки.
Домашняя зарядка от розетки: Использование бытовой розетки 220В/16А.

Перед зарядкой:

Установите автомобиль на стоянку «P» (паркинг).
Обеспечьте хорошую вентиляцию вокруг автомобиля.

Лючок зарядного портала расположен на правой задней части автомобиля Mazda EZ-60.

Процедура подключения к медленной зарядке:

Разблокируйте автомобиль.

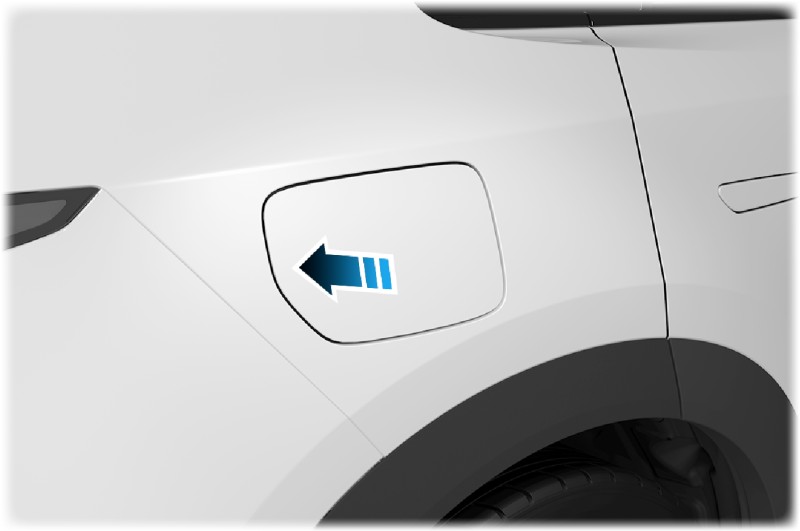

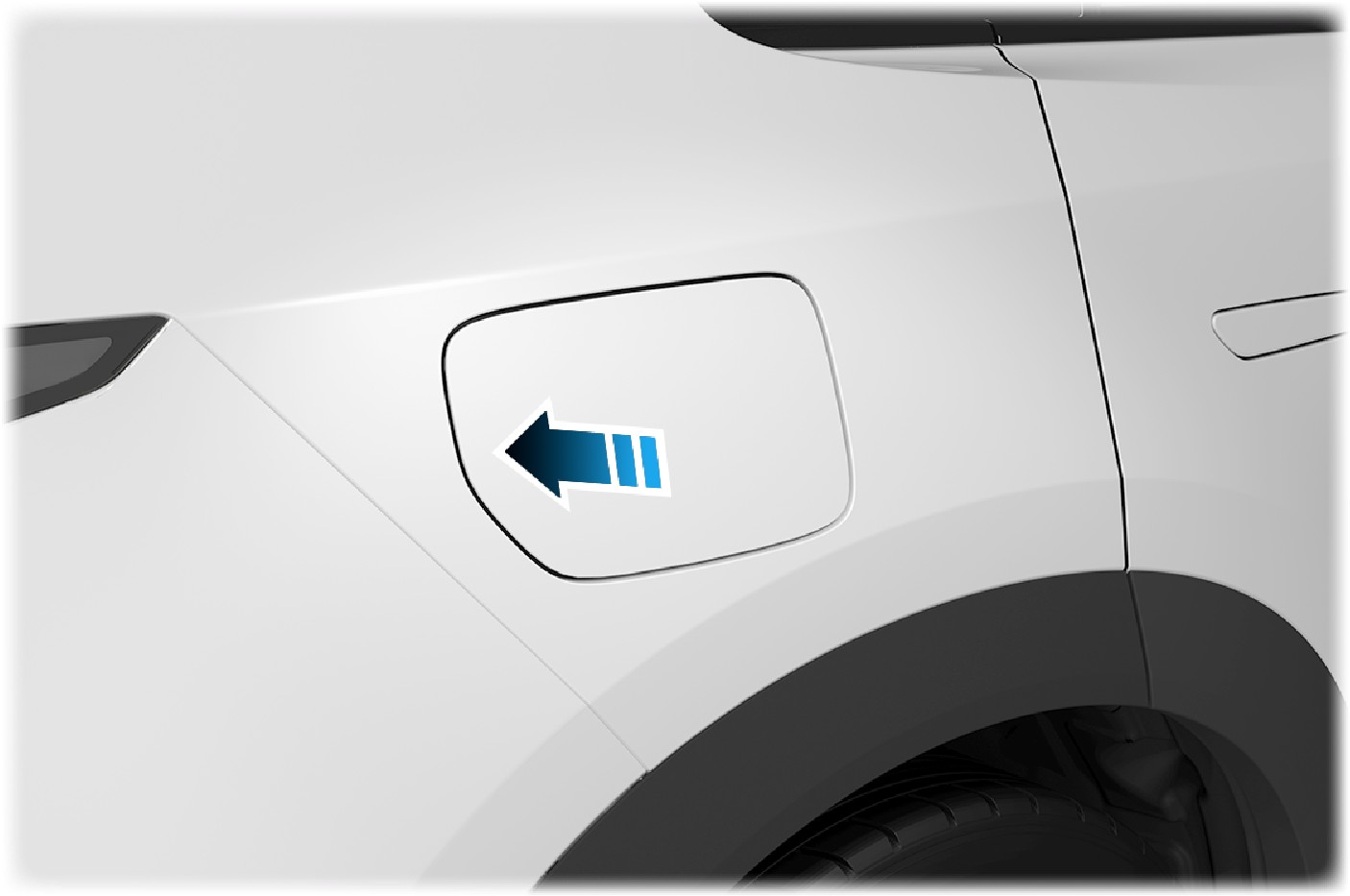

Нажмите на заднюю часть лючка зарядного портала, чтобы он открылся.

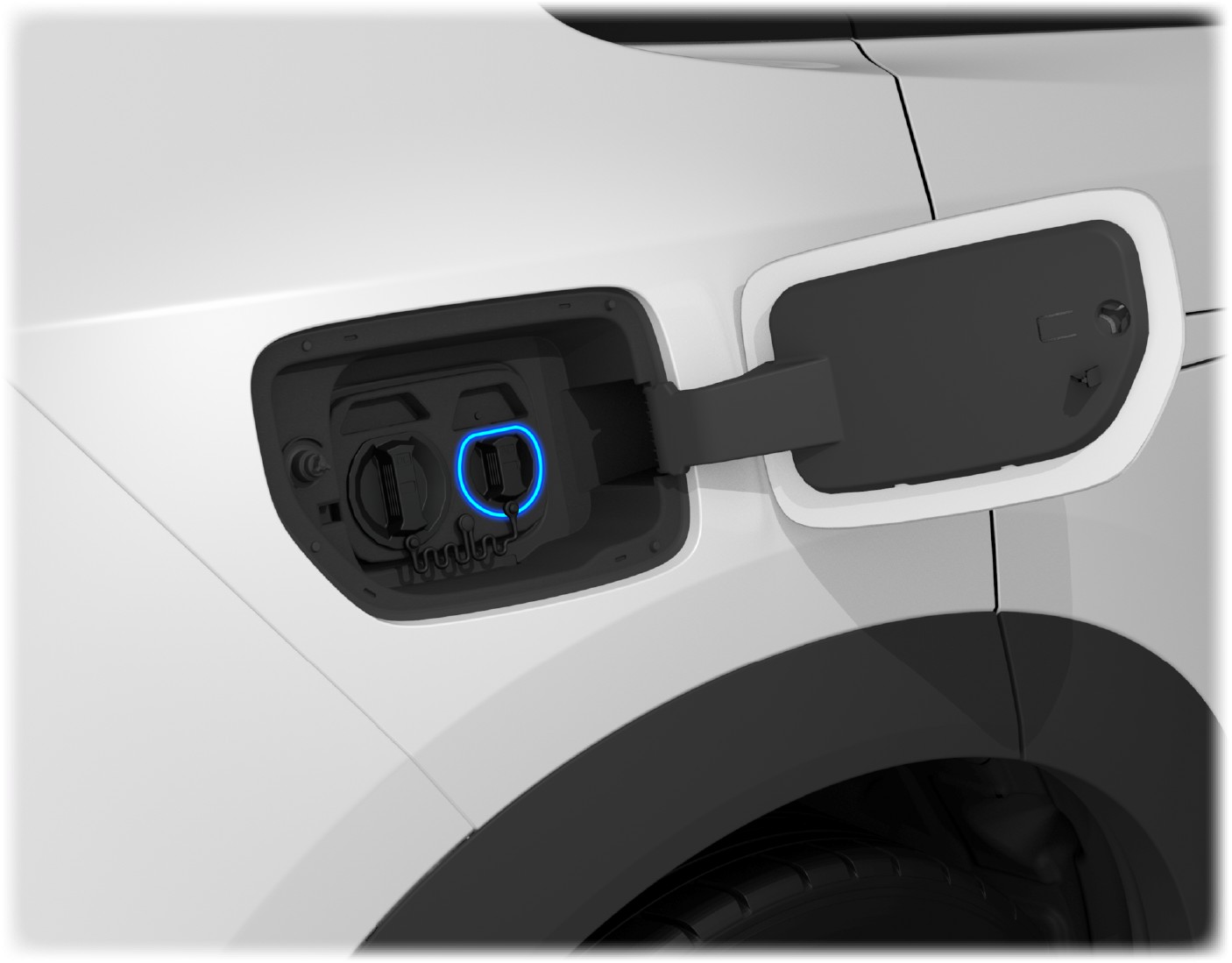

Извлеките заглушку из гнезда для медленной зарядки.

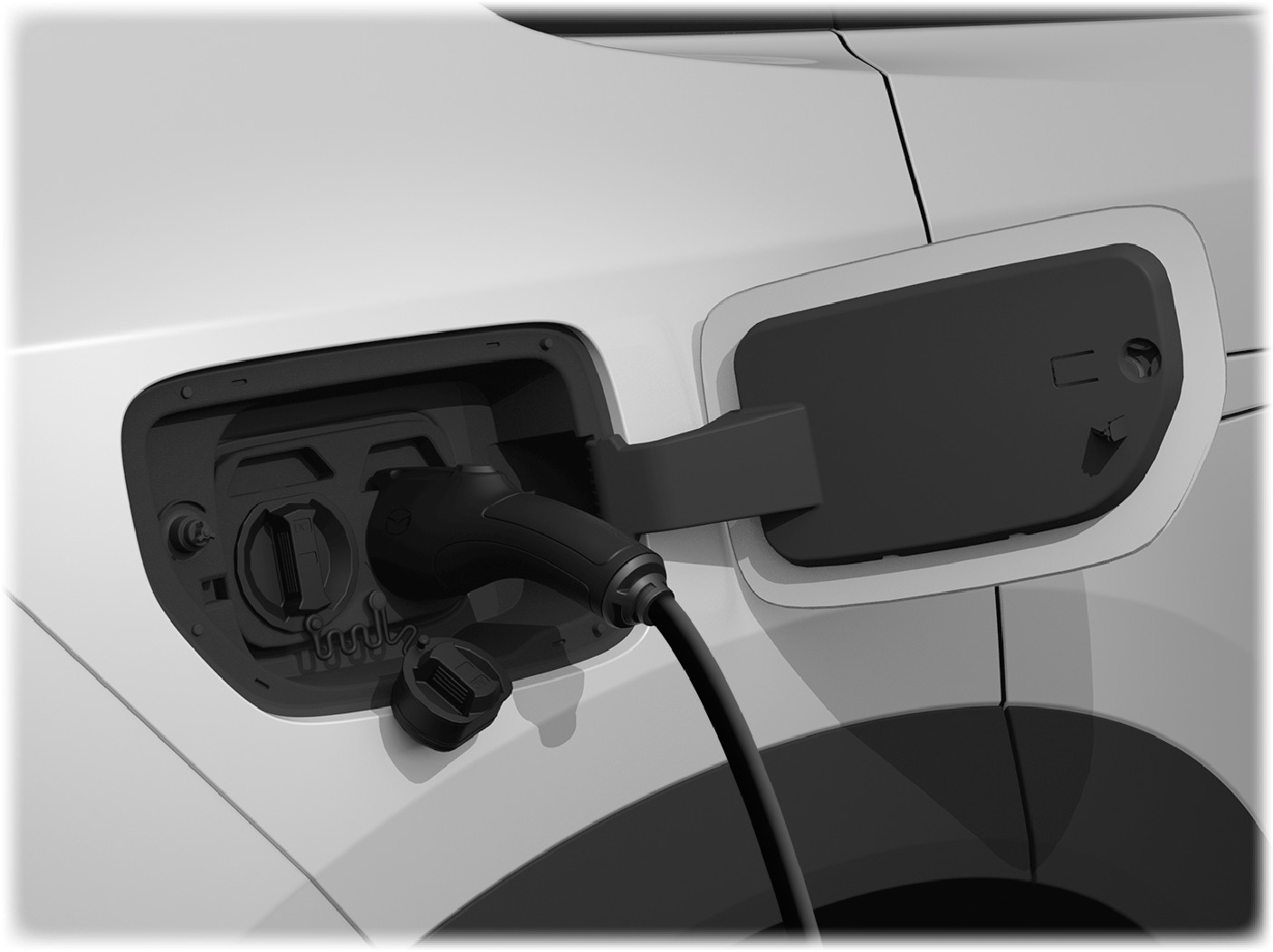

4. Вставьте пистолет медленной зарядки (AC) в соответствующее гнездо до характерного щелчка, подтверждающего фиксацию.

При домашней зарядке от розетки (AC):

Сначала подключите вилку зарядного кабеля к домашней трехконтактной розетке.
Затем вставьте пистолет медленной зарядки в гнездо автомобиля.

Быстрая зарядка (DC)

Открытие лючка зарядного портала:

Разблокируйте автомобиль Mazda EZ-60.
Нажмите на лючок зарядного портала, чтобы он открылся.

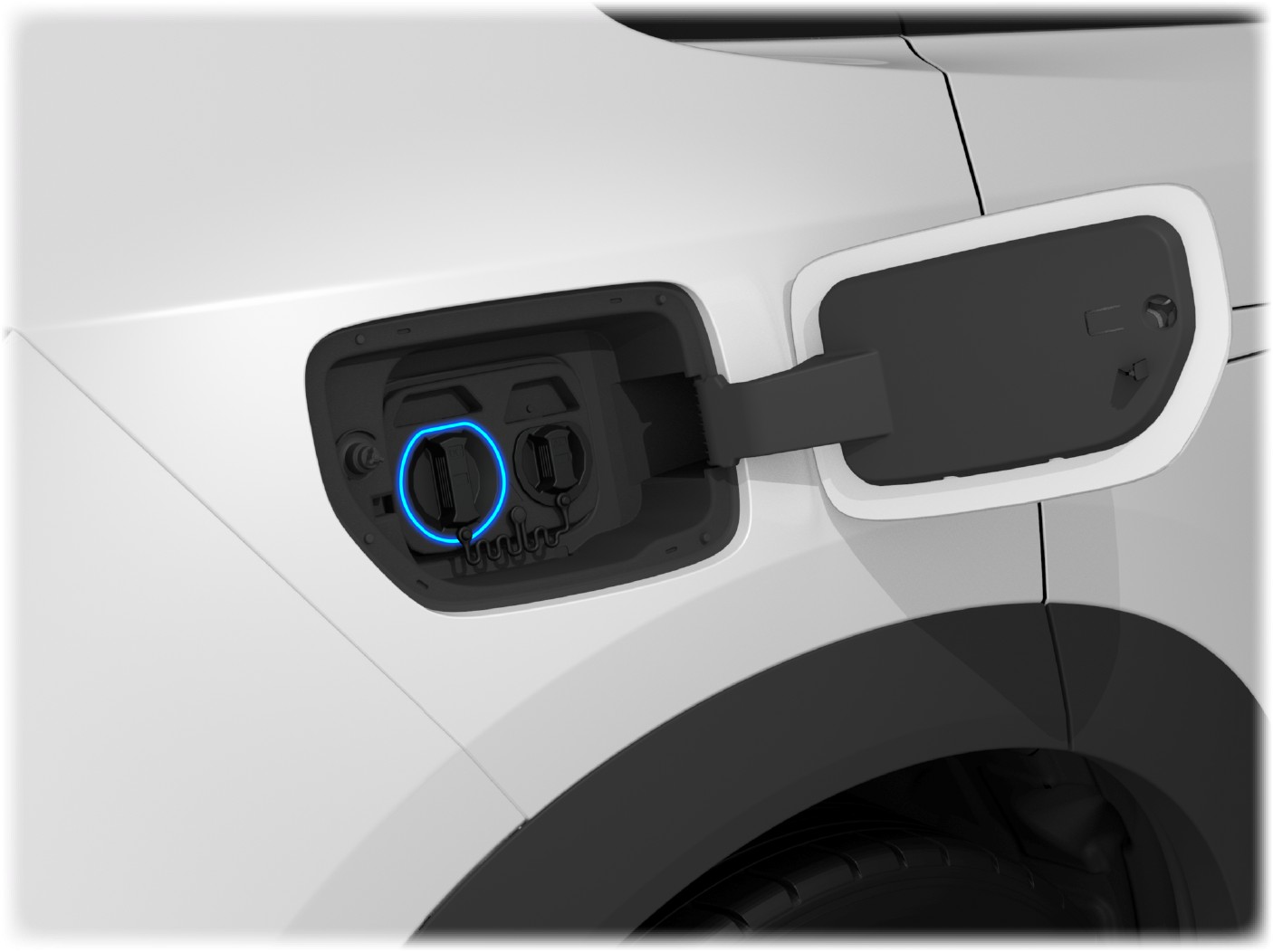

Извлеките заглушку из гнезда для быстрой зарядки (DC).

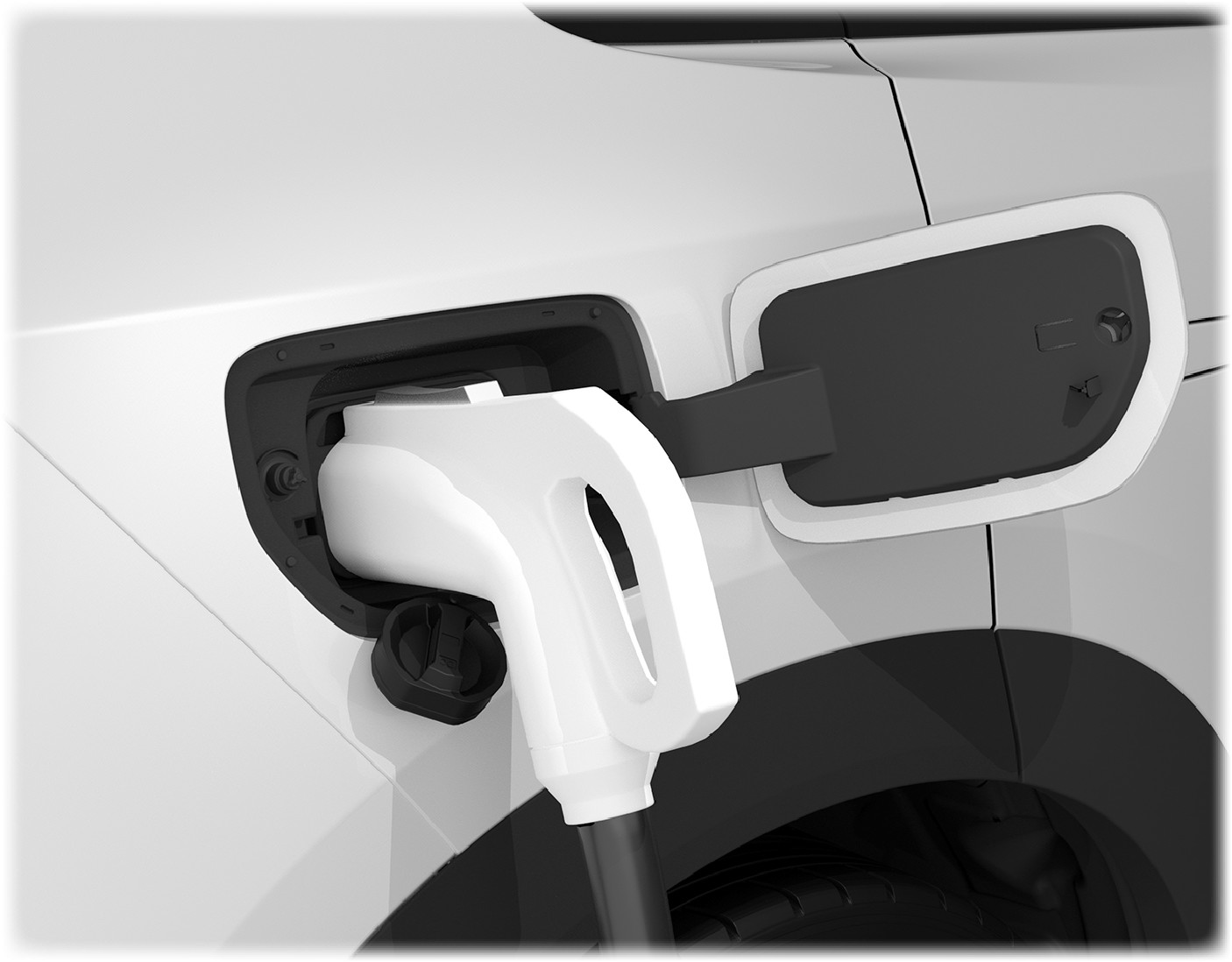

4. Вставьте пистолет быстрой зарядки (DC) в соответствующее гнездо до характерного щелчка.

Запуск зарядки

На станции быстрой (DC) или общедоступной медленной (AC) зарядки: воспользуйтесь картой или отсканируйте QR-код для запуска процесса.
При домашней зарядке (AC) от розетки: этот шаг пропускается - зарядка начнется автоматически после подключения.

Подтверждение статуса зарядки

На экране мультимедиа загорится красный индикатор заряда (1).

(1) Индикатор заряда

Завершение зарядки

Остановите зарядку на станции (для DC и публичных AC).
Дождитесь разблокировки пистолета станцией.
Извлеките пистолет быстрой зарядки.
Установите заглушку на гнездо быстрой зарядки.
Закройте лючок зарядного портала.

Если зарядка не начинается после корректного выполнения всех шагов, обратитесь к квалифицированному специалисту (рекомендуется сервисный центр Mazda).

Важные примечания:

При экстремально высоких или низких температурах батареи зарядный ток может быть ограничен системой для защиты батареи, что увеличит время зарядки.
Перед зарядкой убедитесь, что разъемы сухие и чистые (без воды, льда, грязи).
После зарядки всегда плотно закрывайте заглушку гнезда, чтобы предотвратить попадание влаги и мусора.
Для запуска автомобиля во время зарядки необходимо сначала остановить зарядку (DC) и отсоединить пистолет.
В дождливую или снежную погоду рекомендуется по возможности избегать зарядки на открытом воздухе, чтобы предотвратить обледенение и засорение дренажных каналов зарядного портала.

Настройка силы зарядного тока (только для медленной AC-зарядки)

По умолчанию предел тока установлен на 32А.

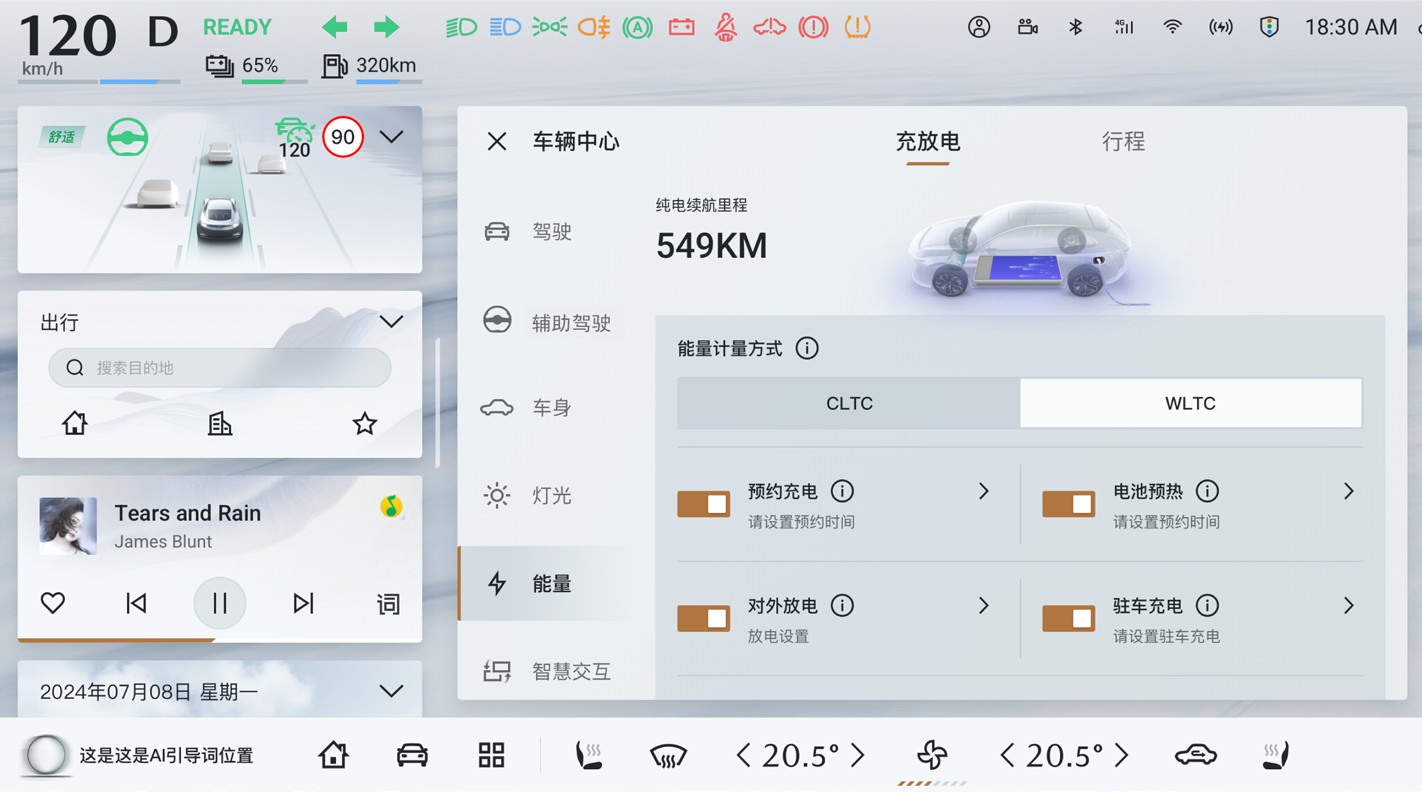

Если домашняя электросеть имеет ограниченную мощность, вы можете уменьшить силу зарядного тока в настройках на экране мультимедиа.
Автомобиль запоминает настройку тока для последующих сеансов зарядки в том же месте.

Важные предупреждения при использовании домашней розетки:

Во избежание перегрева электропроводки при зарядке от бытовой розетки рекомендуется использовать розетку, рассчитанную на ток не менее 16А.
Никогда не устанавливайте значение зарядного тока выше, чем максимально допустимый ток для используемого зарядного кабеля.
Фактический зарядный ток может быть ниже установленного лимита из-за колебаний в сети или недостаточной мощности локальной электросети, что повлияет на скорость зарядки.

Режим работы при низком заряде батареи

Если уровень заряда высоковольтной батареи становится низким, система автоматически запускает двигатель-генератор для подзарядки батареи.
Разрядка автоматически прекращается, когда уровни заряда батареи и топлива в баке становятся критически низкими.

Питание внешних устройств от автомобиля (V2L)

При включенном зажигании и установленном режиме «P» (паркинг), после подключения разрядного пистолета (адаптера V2L) автомобиль начинает подавать электроэнергию для работы устройств, требующих питания ~220 В.

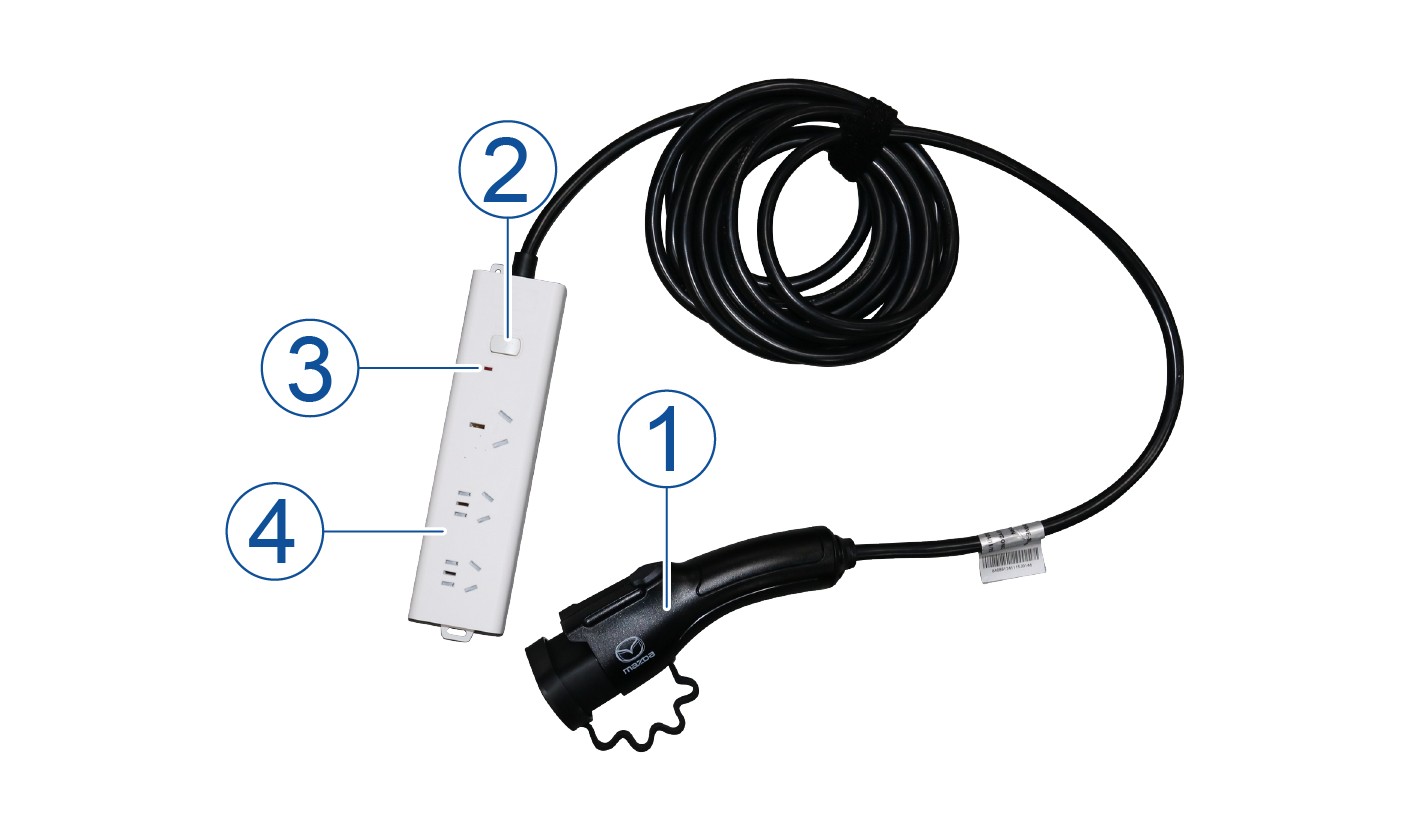

Оборудование для разрядки

① Разрядный пистолет (адаптер V2L)

② Переключатель/Кнопка включения разрядки

③ Индикатор статуса разрядки

④ Розеточная панель/Удлинитель

Порядок использования функции внешней разрядки (V2L)

Подготовка автомобиля: Поставьте автомобиль на ровную поверхность в хорошо проветриваемом месте. Включите зажигание и установите селектор в положение «P» (паркинг).
Откройте лючок: Нажмите и откройте лючок зарядного портала.
Подключение оборудования: Вставьте разрядный пистолет в гнездо медленной зарядки. Подключите электрооборудование к розеточной панели разрядного устройства.

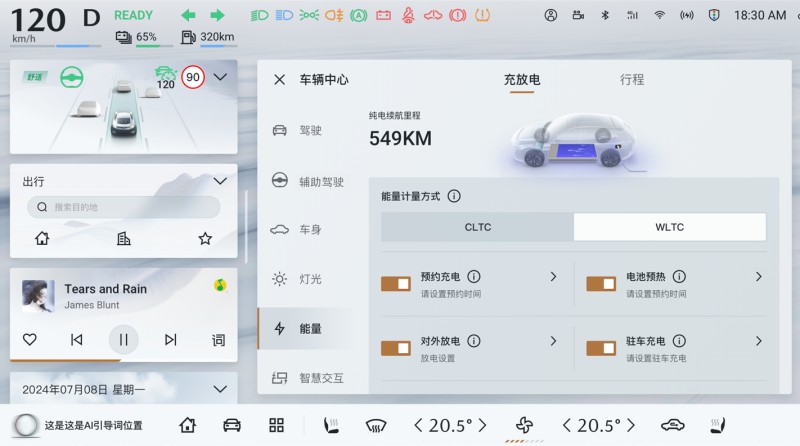

Активация в автомобиле: На экране мультимедиа перейдите в «Центр управления автомобилем» → «Энергия» → «Зарядка/Разрядка» и активируйте функцию «Внешняя разрядка».
Включение питания: На розеточной панели разрядного устройства включите питание (переключатель). Когда индикатор разрядки загорится, питание на розетки подано.
Завершение работы: После использования выключите питание на розеточной панели, отсоедините электрооборудование, извлеките разрядный пистолет и закройте лючок. Если пистолет заблокирован, разблокируйте автомобиль Mazda EZ-60, чтобы его извлечь.

Меры безопасности:

Запрещается прикасаться к гнездам розеток на разрядной панели.
Запрещается касаться разъемов мокрыми руками.
Не допускайте контакта детей с устройством.
Не используйте устройство при повреждении кабеля, нарушении изоляции или других дефектах.
