Система использует четыре камеры (спереди, сзади, слева и справа) для захвата изображения вокруг автомобиля Mazda EZ-6 или Mazda 6e, объединяет их в единую панорамную картинку с видом сверху и отображает ее на экране мультимедийной системы. Эта система помощи при парковке значительно уменьшает слепые зоны, помогая водителю безопасно парковаться и повышая проходимость в узких пространствах, таких как тесные улицы и переулки.
- Панорамная камера может искажать контуры объектов на экране. Поэтому не полагайтесь полностью на изображение для оценки расстояния между вашим автомобилем и препятствиями (другими автомобилями, пешеходами и т.д.). Всегда сверяйтесь с реальной обстановкой для обеспечения безопасности.
- Из-за ограниченного разрешения системы панорамного обзора некоторые объекты могут не отображаться или отображаться нечетко, например, тонкие столбики, решетки, деревья и т.п.
- В обзоре спереди и сзади панорамной камеры все еще присутствуют небольшие слепые зоны. Всегда внимательно следите за пространством вокруг автомобиля.
- Панорамная камера отображает на экране только двухмерное изображение. Из-за отсутствия информации о глубине пространства сложно или невозможно распознать выпуклости или выбоины на дорожном покрытии.
Всегда внимательно следите за обстановкой вокруг автомобиля. Ширина парковочного места должна быть не меньше ширины автомобиля с учетом зеркал. Используйте систему панорамного обзора только при полностью закрытой задней двери, естественно развернутых боковых зеркалах и закрытых передних дверях.
Камеры кругового обзора установлены на внешних поверхностях автомобиля и легко загрязняются. Если изображение стало нечетким, аккуратно протрите линзы камер мягкой тканью.
В следующих ситуациях система камер кругового обзора не работает или работает с ограничениями:
- Открыта какая-либо дверь.
- Сложены наружные зеркала заднего вида.
- Не закрыта задняя дверь.
- Сильный дождь, снегопад или туман.
- Ночь или места с очень плохим освещением.
- Камеры подвергаются воздействию яркого света (например, прямые солнечные лучи).
- Зона освещена флуоресцентными лампами или светодиодами (может вызывать мерцание на экране).
- Зимой при заезде в отапливаемый гараж с быстрым перепадом температур.
Если поврежден элемент кузова, на котором установлена камера, как можно скорее обратитесь к специалисту (рекомендуется сервисный центр Mazda) для проверки положения и калибровки камер.
Активация панорамного обзора
Условия активации: Зажигание включено, скорость движения менее 15 км/ч.
- Кнопка на рулевом колесе: Нажмите кнопку панорамного обзора на рулевом колесе, чтобы центральный дисплей автоматически переключился на панорамный вид.
- Голосовая команда: Активируйте мультимедийную систему голосом и произнесите «Открой панораму», чтобы центральный дисплей автоматически переключился на панорамный вид.
- Задняя передача (R): При включении передачи R (задний ход) центральный дисплей автоматически переключится на панорамный вид.
- Поворотник: При включенной функции активации панорамы от поворотника и скорости менее 15 км/ч включение указателя поворота автоматически переключит дисплей на соответствующий панорамный вид (левый/правый).
- Помощь при подъеме в гору: При включенной функции и скорости менее 27 км/ч, при движении на подъем с уклоном ≥9°, центральный дисплей автоматически переключится на панорамный вид.
- Датчики парковки (радар): При включенной функции активации от радара, когда селектор передач не в положениях P (парковка) или R (задний ход) и скорость менее 15 км/ч, при обнаружении препятствия на близком расстоянии центральный дисплей переключится на соответствующий панорамный вид.
Деактивация панорамного обзора
- При активации кнопкой и выключенной функции "Панорама на всех скоростях", при превышении скорости 30 км/ч панорамный вид автоматически отключится.
- Когда автомобиль не на передаче R (задний ход), нажмите кнопку «Закрыть» в интерфейсе панорамы, чтобы выйти из режима и вернуться к предыдущему экрану.
- Для панорамы, активированной поворотником или радаром: через 5 секунд после прекращения условия активации вид автоматически вернется к предыдущему экрану.
Переключение видов
Переключение между панорамой и видами спереди, сзади, слева-спереди, справа, спереди
В режиме панорамного обзора нажмите на соответствующие зоны на экране (переднюю, заднюю, левую, правую), чтобы переключиться на комбинированный вид: Панорама + Вид спереди/сзади/слева-спереди/справа-спереди/слева-спереди+справа-спереди/слева-сзади+справа-сзади.
При переключении с передачи R (задний ход) на любую другую передачу вид автоматически сменится на Панорама + Вид спереди.
Переключение на вид колес
В режиме Панорама + Одиночный вид нажмите кнопки (E) или (F) на изображении автомобиля на экране, чтобы переключиться на Панорама + Вид спереди слева и справа или Панорама + Вид сзади слева и справа соответственно.
Переключение на широкоугольный вид спереди и сзади
В режиме Панорама + Вид спереди и сзади нажмите на область одиночного вида, чтобы переключиться на полноэкранный увеличенный вид соответствующего направления. Полноэкранный вид обеспечивает более широкий угол обзора. Повторное нажатие на полноэкранное изображение вернет вид Панорама + Одиночный вид.

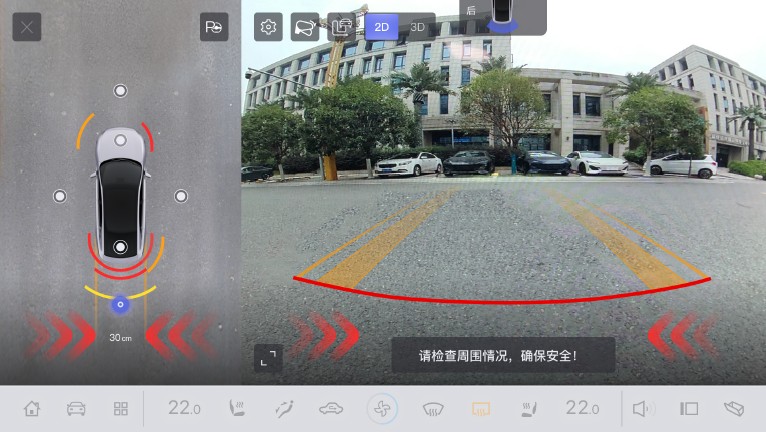

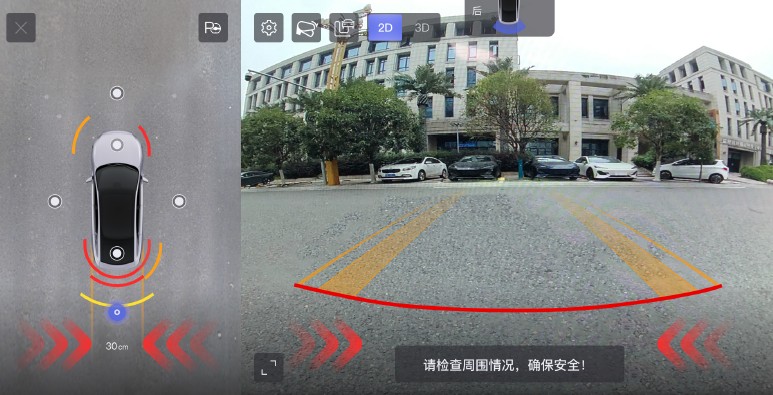

Линии парковочного ассистента
В режимах Панорама + Вид спереди и сзади направляющие линии отображаются как на панорамном виде, так и на одиночном виде.
Направляющие линии при парковке:
- Предупреждающая линия (красная): указывает зону, находящуюся на расстоянии приблизительно 20 см от внешнего края шин автомобиля.
- Линия траектории колес (синяя/зеленая): показывает предполагаемую траекторию движения колес основываясь на текущий угл поворота рулевого колеса.
- Безопасная линия (желтая): указывает зону, находящуюся на расстоянии приблизительно 50 см от кузова автомобиля.
Динамические направляющие: При повороте рулевого колеса динамические направляющие линии изгибаются, показывая расчетную траекторию движения автомобиля. Когда рулевое колесо находится в центральном положении (прямолинейное движение), динамические направляющие скрываются.
Переключение в 3D-режим
Нажмите кнопку «3D-вид», чтобы переключиться в 3D-режим. Нажимайте на 3D-элементы вокруг модели автомобиля на экране или сдвигайте модель автомобиля пальцем, чтобы переключиться на соответствующий 3D-ракурс.
Настройки
В режиме панорамного или одиночного обзора нажмите кнопку «Настройки» на левой панели дисплея, чтобы настроить следующие функции:
- Отображение направляющих линий
- Активация панорамы от поворотника
- Активация панорамы от радара (датчиков парковки)
- Функция «Прозрачный кузов»
- Помощь при подъеме в гору (обзор на склоне)
Панорамный обзор на всех скоростях
При включенной опции «Панорама на всех скоростях» панорамный вид можно активировать при любой скорости с помощью голосовой команды, переключателя в интерфейсе приложения или кнопки на рулевом колесе.
При отключенной опции панорамный обзор нельзя активировать при скорости движения выше 30 км/ч. Если панорама была активирована до превышения скорости, она автоматически отключится.
Функция «Прозрачный кузов»
Функция «Прозрачный кузов» запоминает видеоданные с камер о поверхности, которую автомобиль уже проехал. Когда автомобиль находится над уже пройденным участком, система динамически отображает изображение дороги под автомобилем.
Если автомобиль Mazda EZ-6 или Mazda 6e движется, сохраненное видео динамически обновляется в зависимости от скорости.Если автомобиль переходит из движения в остановку, запомненное видео сохраняется до момента выхода из системы панорамного обзора.
