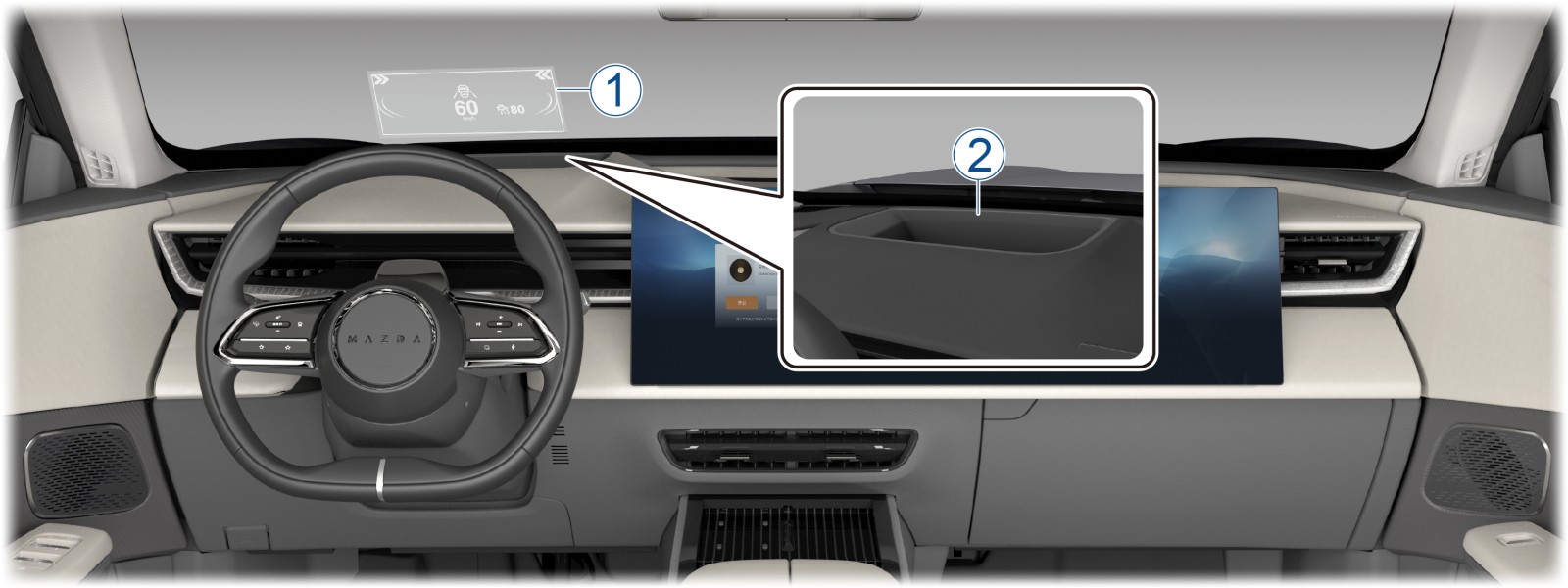

① Дисплей/Экран проекции
② Пылезащитная шторка/Защитная крышка
Важные меры предосторожности:
- Регулируйте яркость и положение проекции ТОЛЬКО когда автомобиль Mazda EZ-60 полностью остановлен. Регулировка во время движения крайне опасна, так как отвлекает внимание от дороги и может привести к аварии.
- Не ставьте напитки возле пылезащитной шторки проектора. Попадание жидкости может вызвать повреждения.
- Не кладите предметы на область проекции и не наклеивайте стикеры на защитную шторку - это будет создавать помехи изображению.

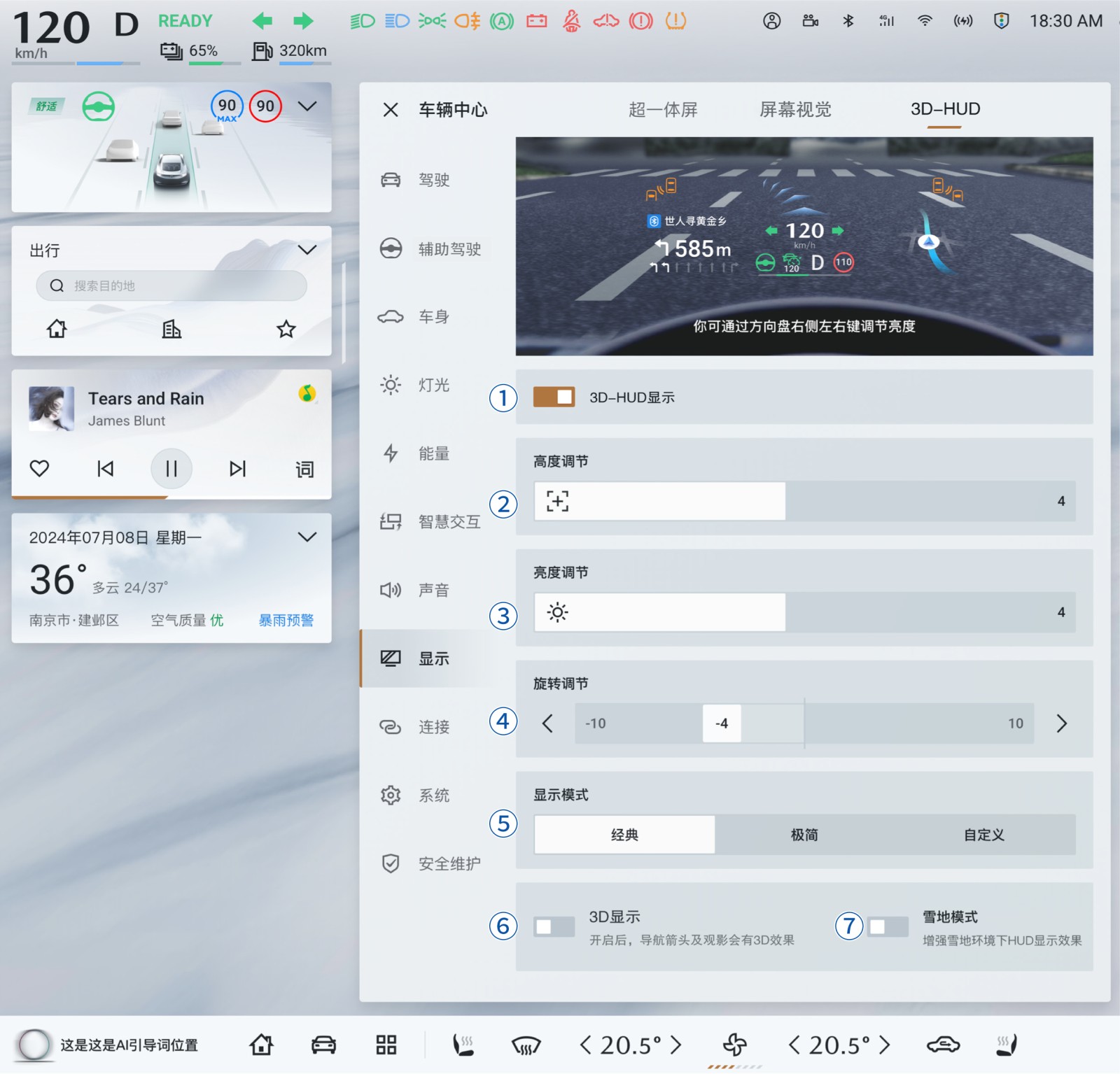

Настройки AR-HUD/3D-HUD
Перейдите в интерфейс настроек через экран мультимедиа: «Центр управления автомобилем» → «AR-HUD/3D-HUD».
① Включение/выключение AR-HUD или 3D-HUD* (только для комплектаций с 3D-HUD).
② Регулировка высоты проекции AR-HUD (перетаскивание влево-вправо).
③ Регулировка яркости проекции AR-HUD (перетаскивание влево-вправо).
④ Регулировка угла поворота проекции AR-HUD (перетаскивание для изменения угла наклона).
⑤ Настройка режима отображения: Классический/Минимальный/Пользовательский.* В пользовательском режиме можно включить/выключить отображение: помощь водителю, AR-навигация, упрощенная навигация, мини-карта, заряд батареи, уровень топлива*, входящий вызов, текст песни.
⑥ Включение 3D-режима для AR-HUD* (доступно только для комплектаций с 3D-HUD).
⑦ Включение зимнего режима (повышенная контрастность для снежного фона).

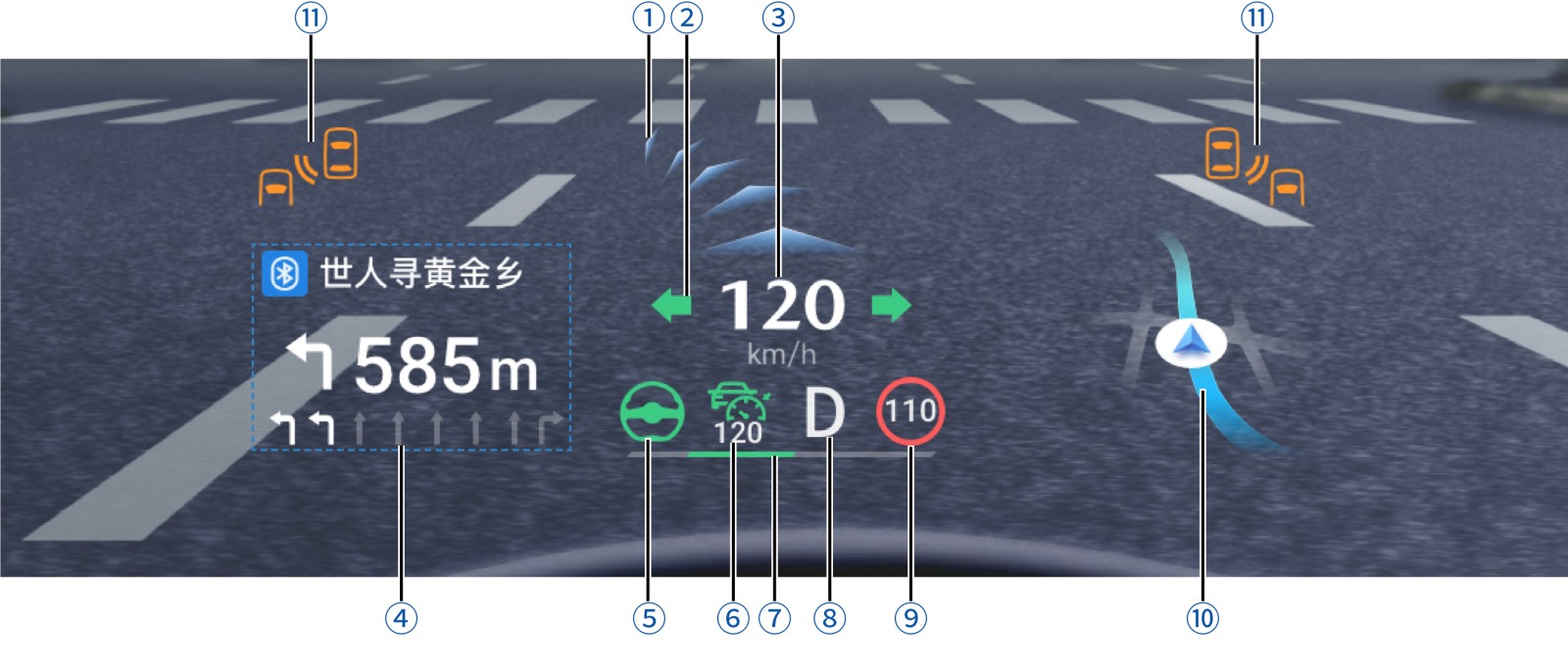

Элементы интерфейса AR-HUD
① Стрелка AR-навигации: Появляется в поле зрения водителя при работе навигации и приближении к повороту.
② Индикатор поворота: Указатели левого/правого поворота.
③ Спидометр: Текущая скорость автомобиля Mazda EZ-60.
④ Область комплексной информации: Отображает текст песни, входящий звонок, рекомендуемую полосу движения, указания для перекрестков и т.д.
⑤ Индикатор ассистента движения по полосе (LCC):*
- Белый: Функция готова к активации (режим ожидания).*
- Зеленый: Функция активна.*
- Серый: Функция временно отключена (например, при перестроении).
⑥ Адаптивный круиз-контроль (ACC):*
- Зеленый значок, белые цифры: ACC активен.*
- Серый значок, серые цифры: ACC временно отключен (превышение).*
- Серый значок: ACC в режиме ожидания (например, при остановке).
⑦ Индикатор потока энергии:*
- Зеленая полоса: Рекуперативное торможение (чем длиннее, тем выше уровень рекуперации).*
- Синяя полоса: Потребление энергии (чем длиннее, тем выше расход).
⑧ Индикатор текущей передачи: P, R, N, D.
⑨ Предупреждение о превышении скорости: При превышении знак ограничения скорости мигает 3 раза.
⑩ Мини-карта: Отображает маршрут, схему перекрестков и другую навигационную информацию.
⑪ Индикатор контроля слепых зон (BSM): Отображается при обнаружении автомобиля в слепой зоне, когда соответствующие ассистенты (ADAS) активны.
Важные примечания по эксплуатации AR-HUD:
- На приведенном выше изображении показано состояние значков в стандартном режиме отображения AR-HUD.
- Из-за особенностей дисплея ношение поляризационных солнцезащитных очков может ухудшить видимость проекции AR-HUD.
- При снятии, повторной установке или низком напряжении аккумулятора настройки положения проекции могут сбиться.
- На видимость дисплея могут влиять погодные условия, такие как дождь, снег, яркое освещение и температура, делая изображение трудноразличимым или вызывая временные помехи.
- Если блок мультимедиа Mazda Connect был демонтирован, работа AR-HUD будет невозможна.
