Система панорамного обзора
Система использует четыре камеры (спереди, сзади, по бокам) для создания объединенного видеопотока с видом сверху на 360°, отображаемого на экране мультимедиа. Это помогает уменьшить слепые зоны, облегчить парковку и повысить безопасность при движении в узких пространствах.
Важные предупреждения:
- Из-за искажения объективов нельзя полностью полагаться на изображение для оценки расстояний до препятствий. Всегда оценивайте обстановку визуально.
- Из-за ограниченного разрешения система может не отображать тонкие столбики, решетки, деревья и т.д.
- Слепые зоны остаются! Всегда осматривайте окружение. 2D-изображение не передает глубину, что затрудняет идентификацию выступов или ям.
- Используйте систему только при полностью закрытых дверях, багажнике и разложенных зеркалах.
- Содержите объективы камер в чистоте. При загрязнении аккуратно протрите их мягкой тканью.
Система может работать некорректно или отключаться в случаях:
- Открытые двери, сложенные зеркала, открытый багажник.
- Сильный дождь, снег, туман.
- Ночное время или плохая освещенность.
- Яркий свет, направленный в камеры.
- Освещение люминесцентными или LED-лампами (может вызывать мерцание на экране).
- Резкий перепад температур (например, заезд в отапливаемый гараж зимой).
- При повреждении деталей кузова с камерами немедленно обратитесь в авторизованный сервисный центр для проверки и калибровки.
Активация панорамного вида
Условия: Зажигание включено, скорость < 15 км/ч.
Способы активации:
- Нажать значок «360» в Центре приложений.
- Нажать кнопку панорамной камеры на рулевом колесе.
- Голосовая команда: «Открой панораму».
- Автоматически при включении передачи R (задний ход).
- Автоматически при включении поворотника (если функция активирована в настройках и скорость < 15 км/ч).
- Автоматически на подъемах с уклоном ≥9° (если функция "Помощь на склоне" активирована и скорость < 27 км/ч).
- Автоматически при срабатывании парктроников (если функция активирована, передача не P/R, скорость < 15 км/ч).
Деактивация панорамного вида
- Нажать кнопку «Закрыть» в интерфейсе камеры (кроме режима R).
- Автоматически при скорости > 30 км/ч.
- Автоматически через 5 секунд после прекращения условия активации (для поворотников или парктроников).

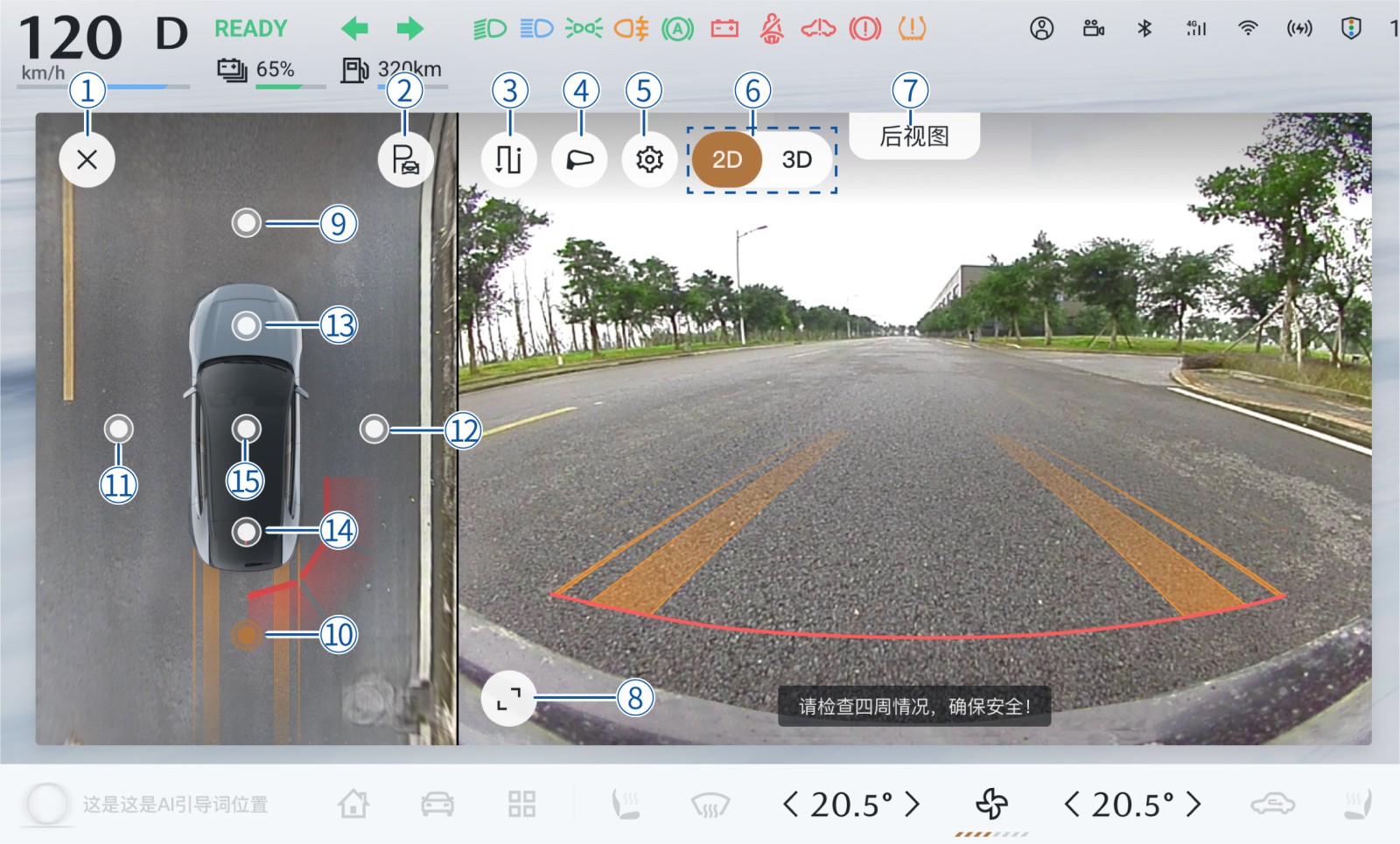

Интерфейс панорамной камеры
① Выход из панорамного режима
② Помощь при парковке
③ Ассистент обратного движения по траектории (RADS)
④ Сложить наружные зеркала заднего вида
⑤ Настройки панорамной камеры
⑥ Переключение между 2D и 3D видом
⑦ Индикация текущего угла обзора камеры
⑧ Полноэкранный режим отображения
⑨ Переключение на вид спереди
⑩ Переключение на вид сзади
⑪ Переключение на вид слева
⑫ Переключение на вид справа
⑬ Переключение на вид на переднее колесо
⑭ Переключение на вид на заднее колесо
⑮ Переключение на вид на оба колеса (переднее и заднее)
Переключение видов и функции
1. Переключение видов: Панорама + передний/задний/левый/правый
- В режиме панорамы нажмите на зоны передней, задней, левой или правой части автомобиля на экране, чтобы переключиться на соответствующий комбинированный вид (панорама + вид спереди/сзади/слева/справа/слева+справа спереди/слева+справа сзади).
- При переключении с R (задний ход) на другую передачу вид автоматически меняется на панорама + вид спереди.
2. Переключение на вид колес
- В режиме панорама + один вид нажмите кнопки направления на модели автомобиля на экране, чтобы переключиться на панорама + вид на передние колеса или панорама + вид на задние колеса.
3. Переключение на широкоугольный вид спереди/сзади
- В режиме панорама + вид спереди/сзади нажмите на область одиночного вида, чтобы переключиться на полноэкранный широкоугольный вид с большим углом обзора.
- Повторное нажатие вернет комбинированный вид панорама + одиночный вид.
Линии парковочной разметки
В режимах панорама + вид спереди/сзади на панорамном и одиночном виде отображаются линии:
- Предупреждающая линия: Примерно 20 см от внешнего края шин.
- Линия траектории колес: Прогнозируемый путь движения колес.
- Линия безопасности: Примерно 50 см от кузова.
- Динамические направляющие: Появляются при повороте руля, показывая прогнозируемую траекторию. Скрываются, когда руль направлен прямо.
Переключение на 3D-вид
- Нажмите кнопку «3D-вид», чтобы активировать 3D-режим.
- Нажимайте на 3D-элементы вокруг модели автомобиля Mazda EZ-60 или вращайте модель для смены угла обзора.
Настройки
В режиме панорамы нажмите кнопку «Настройки» (слева на экране) для управления:
- Линиями разметки
- Звуком парктроника
- Активацией камеры поворотниками
- Активацией камеры парктрониками
- Функцией «Прозрачный кузов»
- Функцией «Помощь обзора на склоне»
Функция «Прозрачный кузов»
- Система сохраняет видео с пройденного автомобилем Mazda EZ-60 пути.
- Когда автомобиль находится на известном участке, система динамически отображает изображение дороги под автомобилем.
- При движении сохраненное видео обновляется в реальном времени в зависимости от скорости.
- При остановке автомобиля видео сохраняется до выхода из режима панорамной камеры.
